Aprende a leer un vernier

Vernier, Calibrador ó Pie de Rey


Si estas interesado en aprender a leer, o tomar la lectura de un vernier aquí te mostrare algunos tips y ligas donde veras calibradores vernier en linea y poder practicar lo aprendido.

Un calibrador vernier o caliper es un instrumento de medida que permite leer con bastante precisión utilizando un conjunto de escalas. Utiliza una escala principal y otra escala secundaria la cual muestra un conjunto de líneas entre dos marcas

Vernier, calibrador o pie de Rey tiene un nonio,  en el cursor, que este, nonio o escala de vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida.

Los encontraras digitales, de caratula y convencionales:

Vernier digital

Algunos con protección para polvo y humedad, pero aquí lo que representa la mejora contra los convencionales, es la facilidad de lectura, que simplemente la da numéricamente en una pantalla digital, que esta a su ves tiene botones, que con uno de ellos lo podemos cambiar de milímetros a pulgadas.

Cuentan con botones para ponerlo a "cero" cuando esta abierto, lo cual facilita la repetición de medidas en piezas cuando estas son de producción, asi solo veremos las diferencias existentes entre la medida nominal y la lectura de la pieza.

Estos calibradores utilizan un sistema de defección de desplazamiento de tipo capacitancia, tienen el mismo tamaño , peso y rango de medición que los vernier convencionales, son de fácil lectura y operación , los valores son leídos en una pantalla de cristal líquido (LCD), con cinco dígitos y cuentan con una resolución de 0.01 mm,

Lo principal de estos...que es fácil de leer y libre de errores de lectura!!

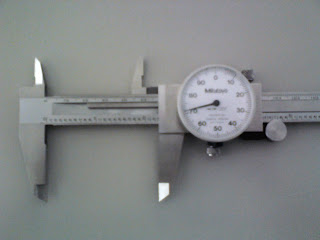

Vernier con indicador de Caratula o cuadrante

En este calibrador se ha sustituido la escala del vernier por un indicador de cuadrante o carátula operado por un mecanismo de piñón y cremallera logrando que la resolución sea aún mayor logrando hasta lecturas de 0.01 mm

Se disponen de calibradores desde 100 mm hasta 2000 mm y excepcionalmente aún más largos en cualquiera de sus versiones. solo que estos solo se muestran una sola unidad, en milímetros o en pulgadas, y claro pulgadas en decimales, ninguno en fraccional

Vernier Convencional

Existen en milimetros y pulgadas, esta a su ves en decimales y fraccionales. los errores de lectura son mas comunes por la aproximación de las lineas en el nonio, la calidad de vista del usuario y la posición del vernier con respecto a los ojos.

Importante:

No aplique excesiva fuerza al
calibrador,  ya que podría dañar las
caras de medición del calibrador.


No deje caer, ni golpee el calibrador.


No use el calibrador como martillo.

No use las puntas para interiores
como compás o rayador.



Quieres practicar a leer???

Checa estas ligas con las mejores gráficas de vernier on line!!!

En decimales de pulgada:
http://www.stefanelli.eng.br/es/es_calibre_milesimal.html


En milimetros:
http://www.stefanelli.eng.br/webpage/arq_swf/paquimetro-05.swf


En fracciones de pulgada:
http://www.stefanelli.eng.br/es/es_calibre_fr.html


Checa estas ligas directamente del Centro Nacional de Metrologia!!!

Vernier en Sistema Ingles, Sistema Ingles fraciconal y Sistema Internacional:

http://www.cenam.mx/dimensional/java/Vernier/Vernier.aspx


Micrometro

http://www.cenam.mx/dimensional/java/Micrometer/Micrometer_res1micra.aspx


Vernier solo en mm

http://teleformacion.edu.aytolacoruna.es/FISICA/document/applets/Hwang/ntnujava/misc_Vernier/vernier_s.htm

Historia

El primer instrumento de características similares fue encontrado en un naufragio en la isla de Giglio, cerca de la costa italiana, datado en el siglo VI a. C. Aunque considerado raro, fue usado por griegos y romanos. Durante la Dinastía Han (202 a. C. - 220 d. C.), también se utilizó un instrumento similar en China, hecho de bronce, hallado con una inscripción del día, mes y año en que se realizó.

Se atribuye al cosmógrafo y matemático portugués Pedro Núñez (1492-1577) —que inventó el nonio o nonius, el origen del pie de rey. También se ha llamado pie de rey al vernier, porque hay quien atribuye su invento al geómetra Pierre Vernier (1580-1637), aunque lo que verdaderamente inventó fue la regla de cálculo Vernier, que ha sido confundida con el nonio inventado por Pedro Núñez. En castellano se utiliza con frecuencia la voz nonio para definir esa escala.

El calibre moderno, con nonio y lectura de milésimas de pulgada, fue inventado por el norteamericano Joseph R. Brown en 1851. Fue el primer instrumento práctico para efectuar mediciones de precisión que venderse a un precio accesible.

Actualmente el vernier es utilizado para realizar mediciones de los siguientes tipos:
* Medición de exteriores.
* Mediciones de interiores.
* Mediciones de profundidad.
* Mediciones de peldaño.

APLICACIONES
Las principales aplicaciones de un vernier estándar son comúnmente: medición de exteriores, de interiores, de profundidades y en algunos calibradores dependiendo del diseño medición de escalonamiento.
La exactitud de un calibrador vernier se debe principalmente a la exactitud de la graduación de sus escalas, el diseño de las guías del cursor, el paralelismo y perpendicularidad de sus palpadores, la mano de obra y la tecnología en su proceso de fabricación.

Videos de lecturas de vernier

Lectura de un vernier en fracciones de pulgada

Lectura de un vernier en milimetros, simulador

Simulador en linea de un vernier, como se usa

Como leer un micrómetro en milímetros

Pierre Vernier

Ornans, 1580- id., 1637) Matemático francés. Pierre Vernier es conocido en especial por haber inventado el instrumento denominado nonio o vernier, descrito en su obra Construcción, uso y propiedades del nuevo cuadrante de matemáticas (1631).

Hijo de un profesor de Ciencias y Matemáticas, en su temprana juventud Pierre Vernier entró al servicio del rey Carlos I de España, en cuyo ejército alcanzó el grado de capitán como administrador de la plaza fuerte de Ornans. Poco después ascendió a canciller y director general de monedas del condado de Burgundia. En 1631 se estableció en Bruselas.

Con el fin de aumentar la precisión de las mediciones de ángulos de cuadrantes graduados, Vernier propuso adosar otro cuadrante graduado en una escala ligeramente diferente, de diferencia conocida. Este ingenio permitió por primera vez realizar las mediciones con una precisión de un minuto de ángulo. Para ello, a un cuadrante graduado en mitades de grados, se adosaba un segmento móvil de treinta grados y medio, dividido en treinta partes iguales, de manera que cada división se correspondiese a un grado más un minuto. De esta manera, se pueden deducir los minutos al medir un ángulo, con sólo comprobar que las líneas graduadas del vernier y del cuadrante coinciden.
